关于东莞市海心沙资源综合利用中心环保热电厂380V低压开关柜设备采购项目的澄清2

致各潜在投标人：

1、招标文件P14页：4.4.1提到：框架断路器分断能力不小于65kA；塑壳断路器性能品质应当满足或优于以下要求：ABB的Tmax系列、西门子的3VA系列、施耐德NSX系列，塑壳断路器分断能力不小于55kA；而招标图纸则为低压用电设备运行短路分断能力不小于50kA.建议按南方电网典型设计要求：低压进线开关运行短路分断能力不小于80kA，低压出线开关极限短路分断能力不小于50kA）请明确以那个为准报价？

澄清回复：按招标文件要求执行。

2、招标文件P14页：4.4.1提到：塑壳断路器性能品质应当满足或优于以下要求：ABB的Tmax系列、西门子的3VA系列、施耐德NSX系列。ABB的Tmax系列塑壳断路器最小壳架电流为250A，经与ABB沟通T1-T2-T3-T4N/D产品已退市，建议250A以下选用max XT系列塑壳断路器，如选Tmax系列100A以下的壳架为250A，2/1抽屉将安装不下，需要分做2台柜子。请明确系列？

澄清回复：按招标文件要求执行。

3、招标文件P15页：4.4.3提到：具有过载跳闸功能、短路瞬动跳闸功能，短路短延时跳闸功能；而招标图纸中塑壳开关400A及400A以下均只带过载跳闸功能、短路瞬动跳闸功能，两段保护功能，并且400A塑壳开关为热磁脱扣器。据了解施耐德NSX系列400A及400A以上开关均为电子式脱扣器。建议塑壳开关采用250A及250A以下带过载跳闸功能、短路瞬动跳闸功能，两段保护功能，400A及400A以上开关为电子式脱扣器，三段保护功能）请明确以那个为准报价？

澄清回复：按三段保护配置。

4、招标图纸中：2000kVA变压器主母排规格TMY-3[3(100x10)]+2(100x10)+2(100x10)；1600kVA变压器主母排规格选TMY-3[2(100x10)]+100x10+100x10。主母排规格载流量偏少且不符合南方电网典型设计及3C标准要求：2000kVA变压器主母排规格选TMY-3[4(100x10)]

+2(100x10)+2(100x8)；1600kVA变压器主母排规格选TMY-3[2(120x12)]+120x12+120x10。

请明确以那个为准报价？

澄清回复：按招标附图要求执行。

5、请明确低压进线柜CT准确比5P20/5P20/0.5及数量是否有误？

澄清回复：按招标附图要求执行。

6、招标图纸中部分抽屉回路只装1只单相电流互感器,1只单相智能仪表;部分抽屉回路装3只电流互感器,1只三相智能仪表。(建议抽屉回路统一安装3只电流互感器,1只三相智能仪表）

澄清回复：按招标附图要求执行。

7、招标图纸中:(图名)0.4kV开关柜顶小母线布置图,(图号)R430-SD-6A-29,小母线采用∮6黄铜棒。(据了解一般这样的要求,常用于10kV开关柜）

请明确是否有误？

澄清回复：按招标附图要求执行。

8、招标文件26.3.2综合评审：商务及技术评审办法：商务、技术综合评审内容附表：系统设备品质评分表中主要元器件有品牌要求，其余元器件是否有品牌要求，自选优质品牌。请明确？

澄清回复：按招标文件要求执行。

9、招标文件26.3.2综合评审：商务及技术评审办法：商务、技术综合评审内容附表：系统设备品质评分表中有源滤波器(柜)、智能消防自动巡检控制柜为原厂产品，3C报告中有备案开关元器件品牌，柜内开关元器件是否无需按品牌选型。请明确？

澄清回复：按招标文件要求执行。

10、招标文件中软启动器没注明品牌系列，冷却塔控制柜图纸是ABB品牌PST系列，经与ABB沟通PST系列产品已停产，建议选用PSTX系列产品。冷却塔电机软起动器选用重载型还是一般应用轻载型。请明确？

澄清回复：轻载型。

11、招标文件4.4.10 动力配电箱及检修箱的技术要求，(11) 配电箱内电器元件品牌：按ABB、西门子、施耐德选型，元件参数以满足图纸要求为准。主要元器件按品牌要求，其余元器件是否可自选优质品牌，能满足元件参数以满足图纸要求即可。请明确？

澄清回复：可以。

12、招标图纸中配电箱标识进线配电压表，配置多功能仪表还是机械式电压表，请明确？

澄清回复：按招标附图执行。

13、招标文件中给出的检修电源开关箱台数为48台，图纸台数为49台。是否有误，请明确以那个为准报价？

澄清回复：按数量49台。

14、23页供货范围项12要求JSB浇注绝缘母线/密集母线及附件3150A/10米、4000A/25米，但第19页关于母线的描述仅为密集母线槽，图纸中母线的型号是JP-082D（经查为浇注绝缘母线），是否有冲突，现以铝合金外壳的密集母线槽还是按浇注母线、选用4P还是5P报价，请明确？并提供CAD版图纸测量母线长度。

澄清回复：按招标文件密集型母排技术要求。

15、招标文件第三章 投标人须知26.3评审内容26.3.1符合性检查（投标人对以下任意一条不满足都将导致废标）价格符合性提到报价格式正确，必须含有设备费报价表和分项报价表。为了每家投标单位报价格式统一，请提供报价格式或自行编辑报价格式，请明确？

澄清回复：按招标文件要求执行。

16、柜体是否采用MNS抽屉柜？ 招标文件“4.3.1.7 要求元件采用固定安装为主，所有回路开关选用插入式。”抽屉内断路器只能采用固定安装。请明确出线柜是采用抽屉柜还是固定插拔柜？

澄清回复：抽屉式开关柜。

17、1AN1低压双电源进线柜有三组5P20互感器，其中两组5P20(0.5)级互感器均设在出线侧，可否改成一组5P20(0.5)互感器, 另外图纸断路器的上口和下口分别由两组5P20保护级，其作用能否详细描述，下口5P20保护级互感器只有A相和C相，低压常规取三相，请明确？

澄清回复：按招标附图执行。

18、低压抽屉柜中塑壳断路器分断能力标书与图纸不一致，请明确是否按照图纸报价？

澄清回复：按招标文件要求执行。

19、招标文件4.4.2要求“框架断路器应具有带微处理器的智能型保护装置单元，LCD显示，配失压脱扣、分励脱扣、过电流脱扣”，但图纸框架断路器均未要求配置，请明确是否所有框架断路器均需要配置失压线圈？

澄清回复：是的。

20、招标文件4.4.2要求“所有框架断路器带通讯接口，辅助触点采用7常开7常闭”，请明确通讯功能是否可通过仪表实现？

澄清回复：按招标文件要求执行。

21、由于招标图中出线柜标注的柜体宽度为600mm，有一部分柜子是框架断路器与抽屉混装的柜子，其回路数多装不下，因为框架开关如与抽屉共用垂直排还应考滤转接占的空间，所以装不下了，如果在这样混装柜中加装一个200mm宽的垂直母排通道，就可以装下，但柜宽必须改成800mm的。请明确出线柜是改成800mm宽，还是增加柜子数量?

澄清回复：按招标附图要求执行。

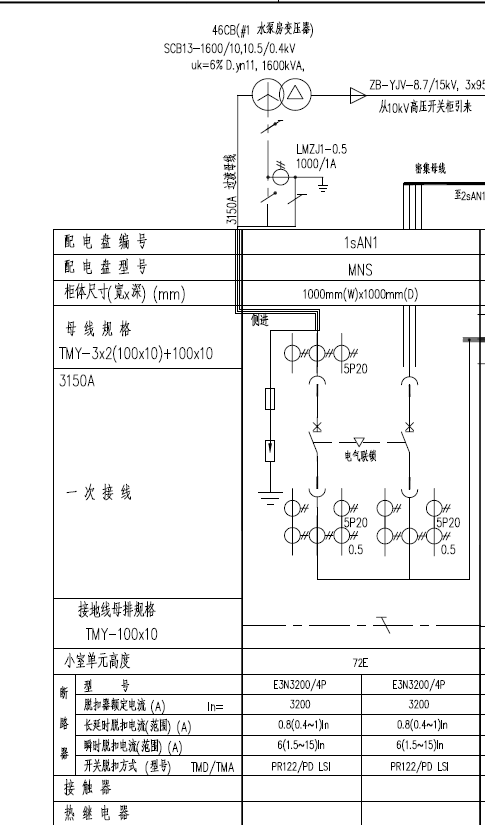

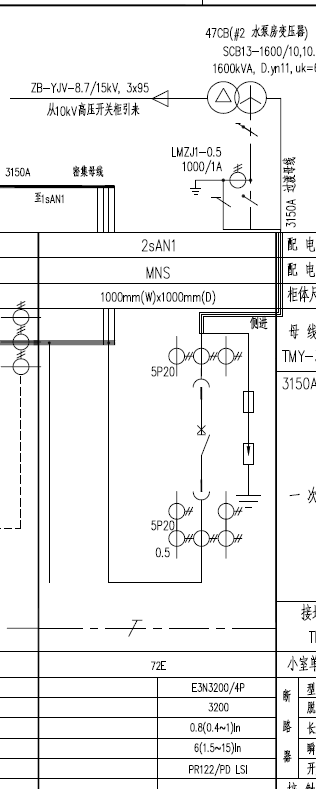

22、水泵房段1#变压器低压进线（柜号：1sAN1）采用双电源进线方式，但2#变压器进线（柜号：2sAN1）图纸为单电源进线，两段进线不一致（见下图），请明确如何报价？

     澄清回复：由厂家按图匹配，成套电控柜须满足控制需求及消防认证。

23、技术规范书第23页供货范围表第3项防爆箱XDM无系统图，请提供？

澄清回复：已附图。

24、招标文件P12页4.3.1.1技术要求柜体采用固定分割式/抽屉式，而4.3.1.7元件采用固定安装为主，所有回路开关选用插入式。

问：所有出线回路开关是否可以选用固定式？

澄清回复：按招标文件执行。

25、招标文件P14页4.4.1技术要求中塑塑壳断路器性能品质应当满足或优于以下要求：ABB的Tmax系列、西门子的3VA系列、施耐德NSX系列，塑壳断路器分断能力不小于55KA。

问：塑壳断路器分断能力不小于55KA，是否可以改为50KA？（因ABB、施耐德没此分断等级）。

澄清回复：按招标文件要求执行。

26、招标文件P23页供货范围中第14.2、14.3、14.4项目中消火栓系统电控柜、消防炮系统电控柜、自动喷水灭系统电控柜数量各为2套，而招标图纸中各为1套，请确认图纸与供货范围清单以哪份为准？

 澄清回复：按招标附图执行。

27、招标图纸与招标文件供货范围数量不能一一对应，缺少相关图纸，个别柜型图纸与招标范围数量对应不上。

澄清回复：已附图，数量见澄清回复第13条。

28、招标文件要求塑壳断路器性能品质应当满足或优于以下要求：ABB的Tmax系列、西门子的3VA系列、施耐德NSX系列，塑壳断路器分断能力不小于55KA。然而图纸要求塑壳断路器额定运行短路分段能力不低于50KA。请问具体以那个参数为准？

澄清回复：按招标文件要求执行。

本项目递交投标文件截止及开标时间不变：2020年6月24日14:30（北京时间）。
